Арматура для самонесущих изолированных проводов (СИП) — это комплект технических изделий, необходимых для надёжного крепления, подключения и разводки проводов на воздушных линиях. Она обеспечивает безопасность, устойчивость к погодным условиям и соответствует нормам электромонтажа. Каждая деталь арматуры выполняет строго определённую функцию и должна быть подобрана с учётом сечения провода, конструкции ЛЭП и условий эксплуатации.
Виды арматуры СИП
Существует несколько ключевых типов:
- анкерные зажимы (для натяжения на концах и поворотах),
- поддерживающие зажимы (фиксация на прямых участках),
- прокалывающие зажимы (для ответвлений без зачистки изоляции),
- оконцеватели нулевой жилы,
- изоляторы,
- монтажные крюки, болты, скобы, кронштейны.
Сегодня подробно разберём один из самых практичных и экономящих время видов — прокалывающий зажим.
Прокалывающие зажимы: ответвление без зачистки

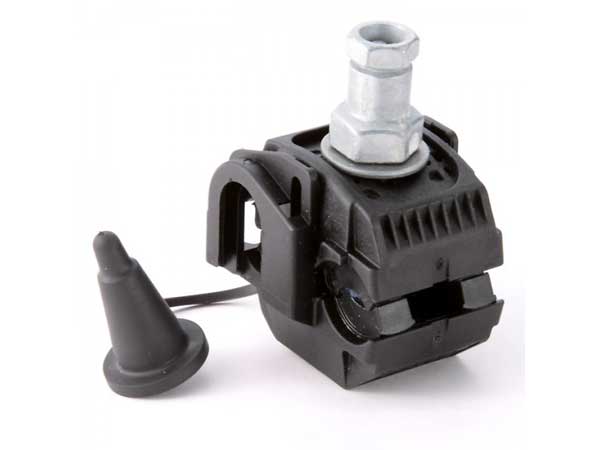

Прокалывающие зажимы (ППЗ) — это соединительные устройства, позволяющие быстро и надёжно выполнить подключение ответвления к магистральному проводу СИП без снятия изоляции. Принцип работы основан на том, что при затягивании болта зажимные ножи прокалывают изоляцию и входят в контакт с токопроводящей жилой, одновременно обеспечивая герметичность соединения.
Конструкция зажима:
- корпус из прочного, изолированного пластика;
- прокалывающие ножи из лужёной стали или меди;
- силиконовая или резиновая прокладка для герметичности;
- болт с головкой (часто — с срывной гайкой);
- контактные каналы: основной (магистраль) и ответвительный.
Типы и модели прокалывающих зажимов
- P3X-95 — ответвительный зажим для подключения медных и алюминиевых проводов до 1кВт;
- IPC 95/15 — надёжный зажим для магистрального провода до 95 мм² и отвода до 15 мм²;
- P2X 95 — популярная модель для бытового подключения.
Преимущества
- отсутствие необходимости зачистки проводов;
- быстрый монтаж без специального инструмента;
- герметичность соединения;
- совместимость с медными и алюминиевыми жилами;
- надёжный электрический контакт.
Монтаж ППЗ элементарен: провода укладываются в каналы, зажим затягивается до срыва гайки, ножи прокалывают изоляцию, а уплотнитель защищает соединение от влаги. Это особенно удобно при подключении абонентов, уличного освещения или временных линий.
Важно: после установки ППЗ нельзя повторно использовать. Зажим считается одноразовым, поскольку после срыва контрольной гайки повторная затяжка невозможна.
Прокалывающий зажим — это инженерное решение, которое позволило упростить и ускорить монтаж линий СИП. Он обеспечивает безопасное подключение без риска повреждения токопроводящей жилы. Для электриков это экономия времени, а для потребителя — стабильность и надёжность питания. Выбирая качественные ППЗ, вы инвестируете в безопасность сети.
